ФАСОВКА И ДОЗИРОВАНИЕ СЫПУЧИХ МАТЕРИАЛОВ


- Фасовка в мягкий контейнер типа "БИГ-БЕГ" с верхним взвешиванием
- Фасовка в мягкий контейнер типа "БИГ-БЕГ" с нижним взвешиванием
- Дозатор весовой автоматический
- Дозатор весовой полуавтоматический
- Модуль для фасовки минеральных удобрений в клапанные мешки
- Фасовочный автомат непрерывного действия

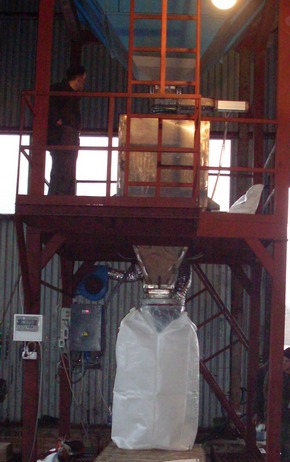

Дозатор весовой автоматический (БИГ-БЕГ) с «верхним» принципом взвешивания


Дозатор весовой автоматический (БИГ-БЕГ) с «верхним»  принципом  взвешивания Назначение дозатора: для фасовки гранулированных и других сыпучих продуктов в мягкие контейнеры типа «БИГ-БЕГ». Состав дозатора: опорная металлоконструкция, питатель (шибер) загрузочный, бункер весовой тензометрический, узел раздувки мешка, шибер разгрузочный, держатель мешка БИГ-БЕГ, шкаф управления, весовой контроллер, отводящая тележка.

Условия эксплуатации. Дозатор должен быть установлен на твердое покрытие с закреплением анкерными болтами. Питание дозатора от электрической сети напряжением 220В или 380В. Необходимо наличие пневматической сети с давлением не менее 4 кг/см2. В случае отсутствия пневматической сети установка может быть доукомплектована локальным малогабаритным компрессором.

Принцип работы. Установка оснащена тензометрическим весодозирующим комплексом с точностью взвешивания до 0,2%, имеющем функцию «грубо-точно». Установка производит фасовку из промежуточного бункера, который установлен на тензодатчиках , взвешивание производится методом вычитания веса. Промежуточный бункер рассчитан на прием 1100 кг продукта плотностью 0,5 т/м3, что обеспечивает фасовку в диапазоне от 100 до 1000 кг.

Технические данные:
Наибольший предел дозирования, кг 1000
Наименьший предел дозирования, кг 100
Наибольший предел производительности, т/ч 50
Дискретность задания дозы, кг 0,5
Класс точности (при весе 1000кг) 0,2
Электропитание от сети однофазного переменного тока частоты 50 Гц, напряжением, В 220
трехфазного переменного тока частоты 50 Гц, напряжением, В 380
Потребляемая мощность, кВА 0,8
Габаритные размеры, мм 1600х1506х4180
Масса, кг, не более 880

Возможность регулировки держателя по высоте

Вернуться к началу страницы

Дозатор весовой (БИГ-БЕГ) с «напольным» принципом взвешивания


Дозатор весовой (БИГ-БЕГ) с «напольным» принципом взвешивания

Назначение дозатора: для фасовки гранулированных и других сыпучих продуктов в мягкие контейнеры типа «БИГ-БЕГ».

Условия эксплуатации. Дозатор должен быть установлен на твердое покрытие с закреплением анкерными болтами. Питание дозатора от электрической сети напряжением 380В (220В при необходимости). Необходимо наличие пневматической сети с давлением не менее 4 кг/см2. В случае отсутствия пневматической сети установка может быть доукомплектована локальным малогабаритным компрессором

Установка состоит из: пневматического шибера (питателя), держателя вкладыша мешка, узла раздувки мешка, тележки, крюков подвеса мешка, направляющих рельс, тензометрической платформы, весового контроллера с индикацией, шкафа управления.

Принцип работы. Используется принцип измерения силы веса с помощью напольных тензометрических весов. Мешок закрепляется на крюках подвеса в тележке, установленной на тензометрической платформе. Масса тары и тележки обнуляется в контроллере. Внутренний вкладыш мешка крепится на держателе. Мешок предварительно раздувается с помощью вентиляционной установки. Оператор нажимает кнопку «Пуск», далее все происходит в автоматическом режиме. После набора заданного веса шибер перекрывается, внутренний вкладыш мешка освобождается от зажима и загруженный «БИГ-БЕГ» на тележке перемещается в зону хранения.

Технические данные:
Наибольший предел дозирования, кг 1000
Наименьший предел дозирования, кг 100
Наибольший предел производительности, мешков/ч (при весе 1000 кг) 30
Дискретность задания дозы, кг 0,5
Класс точности (при весе 1000кг) 0,2
Электропитание от сети трехфазного переменного тока частоты 50 Гц, напряжением, В 380 (220)
Потребляемая мощность, кВА 0,8
Габаритные размеры, мм
высота (до фланца бункера),мм
ширина, мм
- тележки
- весовой платформы

2500

1000
1250
Масса, кг, не более 500

Есть возможность регулировки держателя мешка по высоте

Исполнительные механизмы реализованы на базе с использованием пневмооборудования фирмы Camozzi, тензометрия KAS, HBM, Flintec, контроллер с индикацией собственной разработки

Вернуться к началу страницы

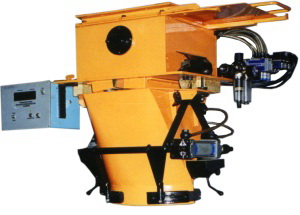

Дозатор весовой автоматический


Фасовка. Дозатор весовой автоматический Дозатор предназначен для учета и фасовки в открытые мешки продуктов с насыпной массой 0,65-1,1 т/м3.

Взвешивание дозы производится методом “брутто” - вместе с мешком.

В дозаторе использован принцип измерения силы веса с помощью тензометрических датчиков силы, сигнал которых через устройство преобразовательное (электронный весоизмерительный прибор) передается на табло цифровой индикации текущего значения веса и на механизмы управления дозатором. Подача продукта в грузоприемное устройство дозатора осуществляется гравитационно из наддозаторного бункера, оснащённого заслонкой с электроприводом. Для закрепления мешка и направления продукта в мешок служит подвесовой бункер.

Управление дозатором местное, электропневматическое или электромеханическое. Дозатор может быть подсоединен к компьютеру АСУ ТП.

Тракт прохождения продукта в дозаторе изготавливается из нержавеющей стали.

Конструкция: дозатор дискретного действия, стационарный, тензометрический. Состоит из несущей плиты; устройства весового; электрозаслонки; системы пневматической или электрической; шкафа управления и контроллера; подвесового бункера; мешкодержателя.

Задание величины дозы производится программированием электронного весоизмерительного прибора с использованием его клавиатуры. Количество отвесов и пропущенный вес нарастающим итогом учитываются в памяти прибора. Текущий вес дозы и погрешность дозирования определяются на табло устройства преобразовательного.

Технические данные:
Наибольший предел дозирования, кг: при объемной массе от 0,65 до 1,1 т/м3 30
Наименьший предел дозирования, кг 10
Наибольший предел производительности, т/ч 7
Класс точности 0,25
Предел допускаемой погрешности массы каждой дозы, % ± 0,25
Предел допускаемой погрешности среднего арифметического значения массы дозы из десяти последовательных доз одного и того же значения, % ± 0,12
Электропитание от сети однофазного переменного тока частоты 50 Гц, напряжением, В 220
Потребляемая мощность, кВ•А, не более 0,4 (пневмоуправление)
Давление пневмосети, МПа 0,4 ±0,04
Расход воздуха приведенный к нормальным условиям (температура 20 0С и давление 0,1 МПа), м3/ч, не более 2,9
Потребляемая мощность (электропривода), кВ•А, не более 1,8

Наше предприятие выполняет работы по шеф-монтажу либо монтажу и пуско-наладке оборудования на объекте Заказчика.

Вернуться к началу страницы

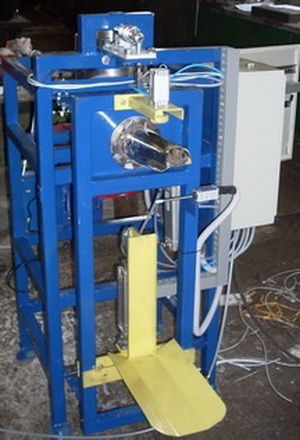

Дозатор весовой полуавтоматический


Фасовка. Дозатор весовой полуавтоматический Дозатор весовой полуавтоматический «брутто», стационарный, тензометрический, дискретного действия, предназначен для учета и фасовки в клапанные мешки сыпучих порошкообразных продуктов (цемента, соли, соды и других аналогичных по физико-механическим свойствам продуктов) с насыпной массой 0,5-1,5т/м? при влажности не более 0,15%.

Взвешивание дозы продукта производится вместе с мешком.

Дозатор может применяться на цементных заводах, химических предприятиях и предприятиях по изготовлению сухих строительных смесей.

Электрооборудование, установленное на дозаторе, имеет степень защиты ІР54 по ГОСТ 14254-80 и выполнено в соответствии с требованиями ПУЭ для работы в помещениях класса В-ІІа.

Технические данные:
Принцип работы автоматический
Система автоматики электропневматический
Система фасовки электроннотензометрическая
Кол-во мест фасовки (рамок весовых) от 1 до 2-х
Тип метателя роторный, центробежный
Пределы фасовки, кг 10….50
Производительность расчетная мешк./час
- на одной рамке
- на двух рамках

- 500….360
- 800….600
Тип мешков – клапанный, объемов - литров 10 …..50
Рабочее давление в системе, бар 2….10
Расход воздуха расчетный, л/час 20….60
Общая потребляемая мощность, кВт 3,2
Габаритные размеры, мм 1500х1400х1350
Масса не более, кг 150,0

Наше предприятие выполняет работы по шеф-монтажу либо монтажу и пуско-наладке оборудования на объекте Заказчика.

Вернуться к началу страницы

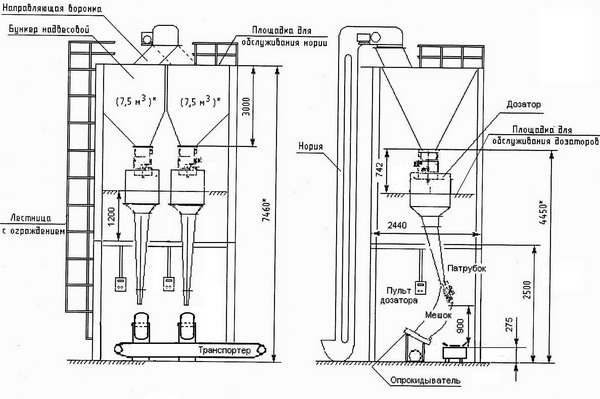

Модуль для фасовки минеральных удобрений в клапанные мешки.


Фасовка. Модуль для фасовки минеральных удобрений в клапанные мешки

Модуль состоит из:

Технические данные:
Наименование оборудование К-во,шт
Дозатор 2
Транспортер ленточный 6м 1
Бункер продукта 7,5м3 с датчиками уровня 2
Металлоконструкция 1
Нория 1
Переключатель 1
Шкаф управления 1

Примечание: Тракт прохождения продукта в дозаторах изготавливается из нержавеющей стали. Управление дозаторами - пневматическое.

Вернуться к началу страницы

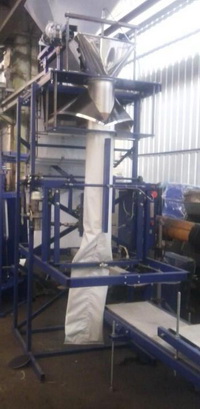

Фасовочный автомат непрерывного действия.


фасовка. Фасовочный автомат непрерывного действия Для фасовки «минералки» в свариваемый 25 кг мешок предлагаем вертикальный фасовочный автомат.

С двумя ручьями весового электронного дозатора: - производительность - до 15 упак/мин.
- доза - от 10 до 25 кг.
- два размера пленки: - ширина - высота (по технич. заданию)
- тип плёнки - многослойная (паяется постоянным нагревом).

В комплект поставки входит: - дозатор 2 ручья;
- упаковщик автомат;
- дополнительный тубус с воротником под вторую плёнку;
- отводящий транспортёр.

В случае отсутствия пневматической сети установка может быть доукомплектована локальным малогабаритным компрессором.

Дополнительно необходимо определиться со способом загрузки в надфасовочный бункер автомата (примерная высота бункера автомата от пола 4,5 м).

Вернуться к началу страницы Вернуться на главную страницу
